Nakamichi 680ZX to jeden z najbardziej cenionych magnetofonów kasetowych klasy hi-end z przełomu lat 70. i 80., znany z wyjątkowej precyzji mechaniki i znakomitej jakości dźwięku. W praktyce serwisowej najczęściej spotykane są problemy z układem napędu, starzejącymi się paskami, kalibracją toru zapisu/odczytu oraz elementami elektroniki odpowiedzialnymi za automatykę i kontrolę prędkości. Naprawa i renowacja 680ZX wymaga doświadczenia, dokładnej regulacji oraz odpowiedniego zaplecza pomiarowego, ale właściwie odrestaurowany egzemplarz potrafi do dziś zachwycić kulturą pracy i brzmieniem, które stało się wizytówką marki Nakamichi.
Dostarczony magnetofon podlegał renowacji w zakresie czyszczenia mechanicznego łącznie z rozbiórką mechanicznych przełączników i mechanizmu napędu, wymianę pasków, rolek napędowych, kondensatorów elektronicznych oraz kalibrowanie. Dodatkowo nie posiadał przedniej osłony pod kasetą, którą należało uzupełnić.
Udało mi się znaleźć taką osłonę, ale do odnowienia.
Po wyprostowaniu zagięć, pomalowaniu na czarny mat i pozłoceniu napisów osłona wyglądała znacznie lepiej

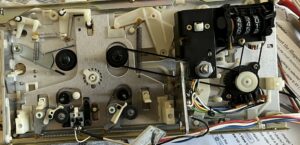

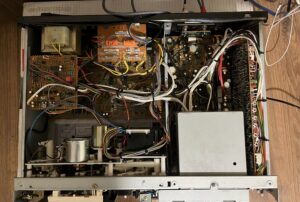

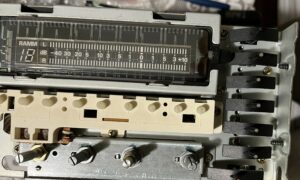

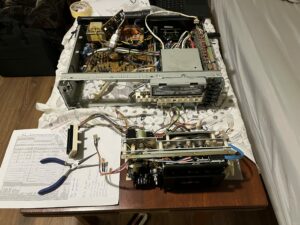

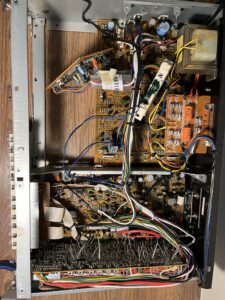

Kolejny etap to demontaż i wyciągnięcie całego mechanizmu do przeglądu. Szczególną uwagę należy zwrócić na wyświetlacz, żeby go nie uszkodzić. Zdobycie takiego wyświetlacza graniczy z cudem.
Czyszczenie potencjometrów i przełączników to kolejny krok jak zawsze demontaż czyszczenie rozpuszczalnikiem, czyszczenie chemiczne i w myjce ultradźwiękowej.

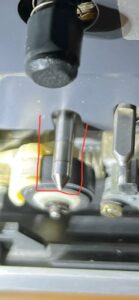

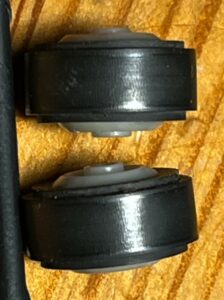

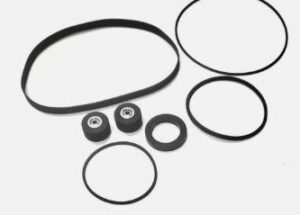

Wymiana pasków i rolek

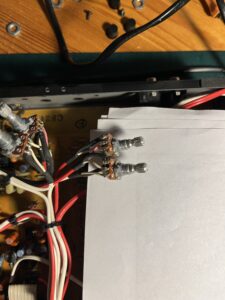

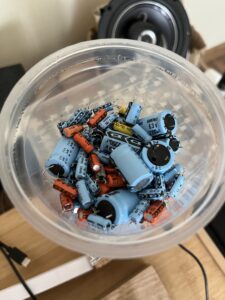

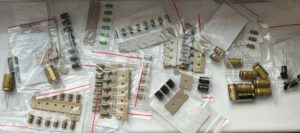

Wymiana kondensatorów

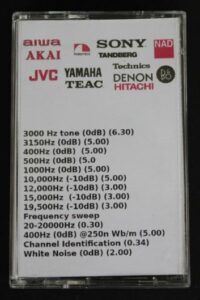

Kalibracja- do wykonania kalibracji magnetofonów niezbędna jest kaseta kalibracyjna z nagranym szeregiem częstotliwości do regulacji obrotów, ustawienia głowic i poziomów sygnału, wysterowania wyświetlacza.

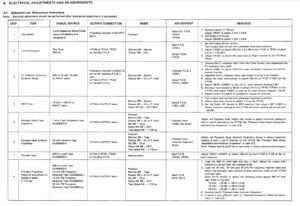

Dokładna procedura kalibracji opisana jest w service manualu, który można znaleźć w sieci.
